RMG 4015裂紋深度計,德國KD RMG4015裂紋測深儀

新型Karl Deutsch RMG 4015裂縫深度計可測量鐵，黑色金屬和奧氏體鋼工件上的裂縫深度，也可用于銅，黃銅，鋁和其他有色金屬的裂縫。為了測量斜裂縫，可以使用特殊的斜裂縫探頭。

RGM 4015使用電勢原理：帶有四個彈簧加載且鍍金的接觸銷的探頭穿過裂縫放置在工件上進行測量。恒定的交流電通過兩個銷釘進入工件。其他兩個引腳則測量裂紋兩端的電壓降，從而得出裂紋的深度。儀器的交流電利用集膚效應，該效應迫使電流跟隨導體的表面，并因此遵循裂紋的輪廓。儀器的微處理器監視操作和測量值的形成。

對于傾斜裂紋，該儀器還具有用于確定傾斜裂紋的附加測量功能，這有助于確定裂紋相對于材料表面的傾斜度。測量是通過特殊的四針探針執行的，該探針允許您將外部電流極連接到裂縫的左側或右側。通過讀數和所測裂紋深度的差異，儀表將確定垂直于表面的傾斜度和投影。

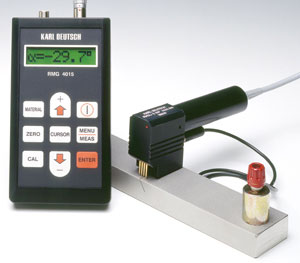

Karl Deutsch RMG  4015

RMG 4015帶有用于測量傾斜裂縫的探頭

RMG 4015裂紋深度計,德國KD RMG4015裂紋測深儀特征：

小型電池供電的移動儀器
以毫米或英寸顯示裂縫深度
菜單引導操作
鐵磁材料傾斜裂紋的裂紋深度測量
傾斜裂紋的方向可以通過特殊的探頭設置確定
堅固的探頭設計
三種標準探針可用于大多數工件
特殊探頭可用于形狀復雜且難以到達裂紋位置的表面
堅固，可更換且鍍金的接觸針
打印機和PC的接口
記憶測量的裂紋深度
快速評估（每秒1次測量）
單次和連續測量操作
附件范圍廣泛：控制塊，拋光絨布和自捻或針接觸銷


rmg-4015傾斜裂紋


rmg-4015-正常裂紋
確定角度后傾斜裂縫的裂縫深度測量    在小面積上測量正常裂縫

RMG 4015裂紋深度計,德國Karl Deutsch RMG4015裂紋測深儀探頭選擇：

標準探頭（所有尺寸以毫米為單位）	規格
	探針RMSQ 0° 針的方形排列，用于測量難以到達的位置的正常裂紋。 包括1個備用接觸針（標準針）
	RMSL 90° 90°直角探頭，帶有線性布置的接觸針，用于測量正常裂縫（例如，鉆孔內部或管子內部）， 包括1套備用接觸針（標準針）
	探針RMSL-S° 線性布置的接觸針，用于測量傾斜和法向裂紋。探頭的設計可以測量難以到達的位置。 包括外部磁體作為第二個電流極，電纜和一組備用的接觸針（標準針）
	探頭RMSL-S 90° 90°直角探頭，帶有線性布置的接觸銷，用于測量傾斜和正常裂紋（例如，在鉆孔內部或管子內部）。 包括外部磁鐵作為第二電流極化電纜和1套備用接觸針（標準針）
	探針RMSL 0° 線性排列的接觸針，用于測量正常裂縫。探頭的設計允許對難以到達的位置進行測量。 包括1套備用接觸針（標準針）
特殊探頭（所有尺寸以毫米為單位）	技術指標
	特殊探針RMSL 90° 90°直角探針，帶有線性布置的接觸針，用于測量正常裂縫。通過特殊布置的銷，可以測量寬度大于2.54毫米（0.1英寸）的裂縫。
	特殊探針RMSQ 90° 90°直角探針，針腳成方形排列，可測量非常狹窄的間隙中的細小裂縫。
	特殊探頭RMSQ 0° 銷的正方形布置，用于測量很難到達的位置（例如，深孔或凹槽內）的正常裂紋。

RMG 4015裂紋深度計,德國Karl Deutsch RMG4015裂紋測深儀技術參數：

應用：	導電材料表面裂紋的深度測量
測量原理：	交流電降法
電源：	2個1.5V AA堿性錳干電池或2個1.2V AA鎳鎘或鎳氫可充電電池。電池電量耗盡時，光學報警。
工作時間：	堿錳電池至少需要11.5小時。
數據存儲：	總共最多可以存儲300個批次的3850個值。對于每一批，可以打印出統計評估。該評估確定最小值，最大值，平均值和標準偏差。
測量范圍：	對于鐵質材料，為0毫米至99毫米/ 0英寸至3.9英寸；對于鋁，銅和黃銅，為0毫米至12毫米/ 0英寸至0.5英寸。
測量精度：	取決于材料和測量范圍。鐵磁性材料的兩點材料校正的典型數字是3％至15％，奧氏體材料的2點材料校正是3％至25％。
串行接口：	RS232C到KARL DEUTSCH打印機或PC：4800波特，8個數據位，1個停止位，無奇偶校驗位。提供USB適配器。
環境條件：	工作溫度：從0°C到45°C，存儲溫度： -20°C到60°C（已卸下電池）。插入電池的溫度范圍為0°C至45°C（取決于電池類型和品牌）。
尺寸：（寬x高x深）	83毫米x 151毫米x 35毫米/ 3.3英寸x 5.9英寸x 1.4英寸
重量：	225克/ 8盎司
